SZL生物质蒸汽锅炉

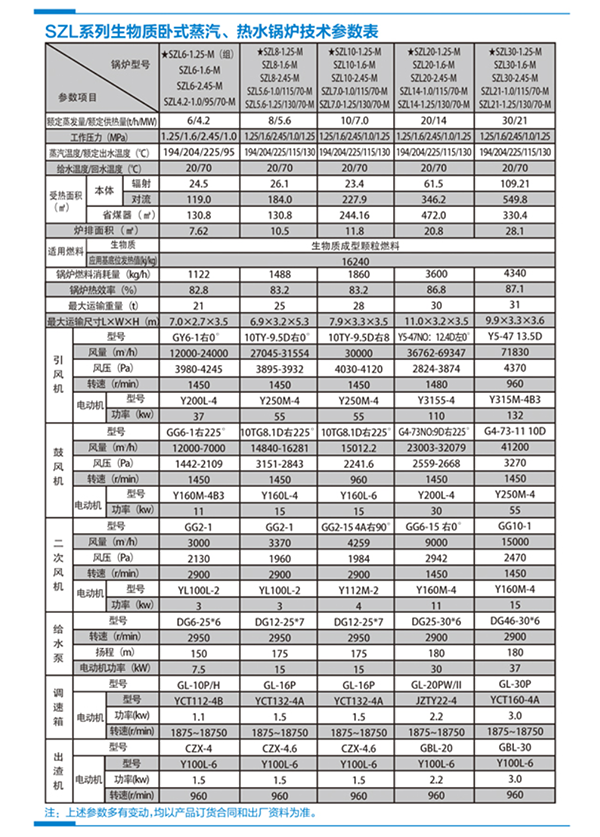

 1、燃生物质蒸汽锅炉组成系统结构简介
       SZL型系列蒸汽锅炉系本厂自行开发的一种组装型蒸汽锅炉，锅炉为纵向布置双锅筒型,燃烧装置为链带式链条炉排的自循环型水管锅炉。
       锅炉的主体分上、下两大组件出厂，上部大件由上、下锅筒、水冷管系、框架、炉墙及外护板组装出厂，下部大件由加煤斗、链条炉排、钢架、炉墙等组成，除下部炉墙在现场砌筑以外，其余均组装出厂，为有效地降低排烟温度，提高热效率，在锅炉尾部设置了铸铁省煤器。
锅炉炉膛的前、后、左、右四侧均布置了水冷壁管，四侧水冷壁管分别通过各自的下降管与下集箱相连，组成四个独立的自然循环回路，上、下锅筒之间共布置了二组对流管束，对流管束与炉膛之间的过渡区作为冷却室，用来进一步降低炉膛出口的高温烟气。
       锅炉上部炉墙采用耐火混凝土为耐火层及珍珠岩保温混凝土和硅酸铝耐火纤维为保温层组成的轻型炉墙结构，炉墙外部设有瓦楞外护板。
锅炉烟气流程为：燃料自加料斗落到炉排上，通过煤闸门进入炉膛燃烧，火焰被炉膛水冷壁吸热后形成高温烟气，经冷却室进入对流管段，烟气在对流段经过两回程换热排出炉体进入省煤器，然后通过除尘器，再由引风机引到烟囱。
       水流程为来自给水系统的水通过省煤器换热后，由省煤器连接管引向锅筒，在锅内进行自然循环后，额定参数的蒸汽由上锅筒引出。
       锅内装置设有配水管，表面排污管及挡板和孔板组成的蒸汽一、二次汽水分离装置等。
       配置的链带式链条炉排与我国现有使用的各种炉排基础上，作了较大的改进，扩大了一次风进入炉排下部的风口面积，降低了进口流速，改善了横向配风。调风装置也作了改进。
